二、基本原理和使用條件

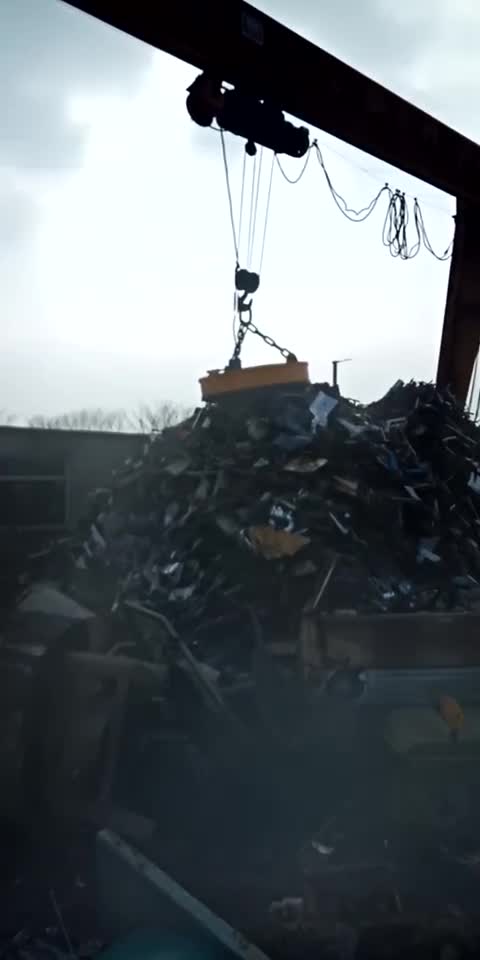

1.基本原理電磁鐵工作時，電源及控制設備向電磁鐵供給直流電，電磁鐵內部產生強大磁場，通過殼體磁路和工作氣隙對被吸物產生強大磁力而達到搬運物料的目的。
2.使用條件1）使用地點的海拔高度不超過2000米；
2）周?chē)橘|(zhì)溫度：不高于+60，不低于-20；
3）周?chē)ぷ鳝h(huán)境無危險和不含腐蝕性氣體；
4）周?chē)諝庀鄬?duì)濕度不大于85（20）；
5）戶內、戶外均可使用。
三、主要特點
1、采用全密封結構，防潮性能好。
2、經計算機優化設計，結構合理、自重輕、吸力大、能耗低。
3、勵磁線圈經特殊工藝處理，提高了線圈的電氣和機械性能，絕緣材料耐熱等級達到C級，吸盤整體絕緣達H級，使用壽命
4、普通型電磁鐵的額定通電持續率由過去的50提高到60，提高了電磁鐵的使用效率。
5、高溫型電磁鐵采用獨特的隔熱方式，其被吸物溫度由過去的600提高到700，擴展了電磁鐵的適應范圍。
6、安裝、運行、維護簡便。
四、主要結構
1、起重電磁鐵的磁路由鐘蓋、內外磁極、鐵芯和被吸物構成。
2、線圈放置在由鐘蓋、非磁性保護板構成的密封容器中，且用168＃絕緣油固定。
3、整體采用焊接結構。
4、MW22、MW42采用雙線包結構。
5、MW92系列磁極由固定磁極和活動磁極兩部分組成。
6、高溫電磁鐵采用了雙層輻射式特殊隔熱結構。
五、安裝與試運行
1、拆開包裝箱后，按裝箱單清點隨機技術文件，并認真閱讀有關文件。
2、根據具體要求、確定或選擇吊梁及安裝方式。
3、檢查電磁鐵的電氣性能（線圈電阻及絕緣電阻）、外形尺寸、配套吊具的強度及尺寸，如無問題可進行安裝。
4、檢查配套的電源控制設備及電纜卷筒設備的輸出參數，應符合電磁鐵的要求。
5、接好聯接電纜卷筒和電磁鐵的電纜聯接器，接通電源，對電磁鐵進行0.51h的試運行，如無異常現象，可投入正常使用
