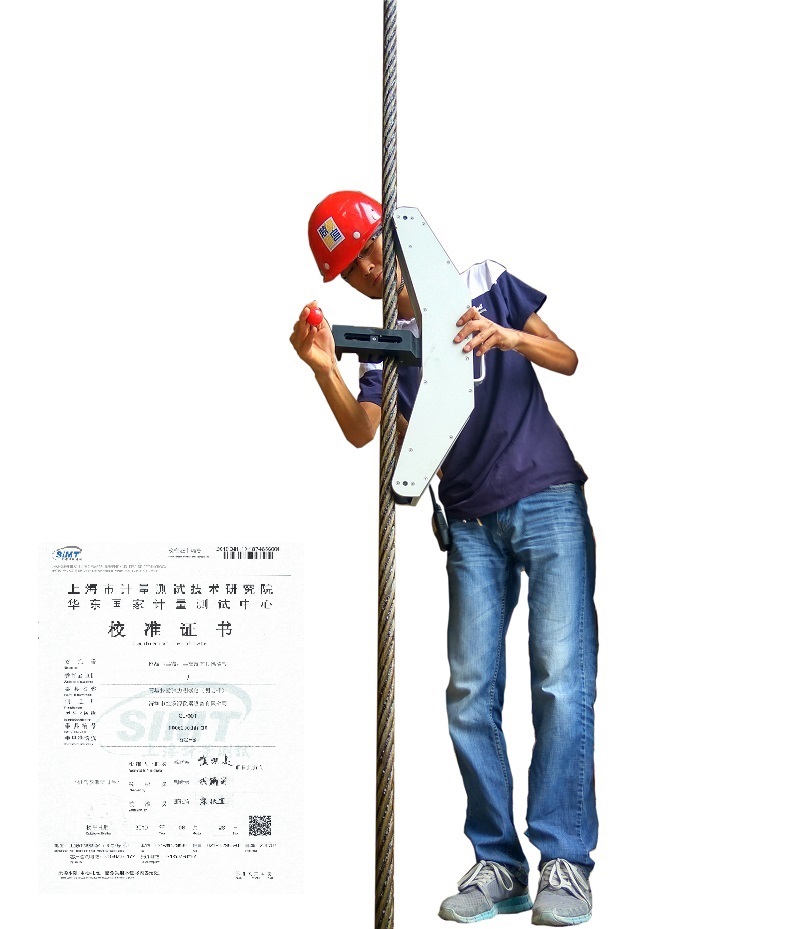

點擊圖片查看原圖
一、主要用途及使用范圍
繩索張力儀適用于電力行業、通信行業、交通運輸行業、玻璃墻幕裝飾行業、索道運行業、建筑行業、游樂場所、隧道施工、漁業捕撈與各大科研院所和教學機構、檢測機構及涉及到繩索和鋼絲繩拉力的場合。
二、不同量程索力測定儀標定的索號如下表：
|
SL—10T
|
SL—20T
|
SL—30T
|
||||||
|
索號
|
直徑
|
標定量程（T）
|
索號
|
直徑
|
標定量程（T）
|
索號
|
直徑
|
標定量程（T）
|
|
1
|
Φ10
|
5
|
1
|
φ≤16
|
10
|
1
|
φ≤22
|
15
|
|
2
|
φ12
|
5
|
2
|
φ18
|
10
|
2
|
φ24
|
15
|
|
3
|
φ14
|
10
|
3
|
φ20
|
15
|
3
|
φ26
|
20
|
|
4
|
φ16
|
10
|
4
|
φ22
|
15
|
4
|
φ28
|
20
|
|
5
|
φ18
|
10
|
5
|
φ24
|
20
|
5
|
φ30
|
30
|
|
6
|
φ20
|
10
|
6
|
φ26
|
20
|
6
|
φ32
|
30
|
|
7
|
φ22
|
10
|
7
|
φ28
|
20
|
7
|
φ34-40
|
30
|
三、鋼絲繩張力檢測儀 200KN鋼絲繩拉力檢測儀主要功能特點
1. 重量輕、結構簡單、操作方便，適用于任何場合。
2. 具有張緊力的繩索結構，不需拆卸即可直接測量。
3. 使用范圍：適用于柔性的，拉伸的索。如各種鋼絲繩、高強度繩索等。
4. 儀器結構簡單，性能穩定，測量精度高，當被測索規格與測力儀中儲存索號規格相同時，在額定量程內/測力精度可達&plu**n;2％。
5. 被測索的選擇范圍寬，使用方便，測力儀中可儲存七種不同直徑鋼索的 數據，測力時只需選取相應索號即可。
6. 具有七種線徑測量功能、測量范圍更寬。
7. 操作簡便，一個人在30秒內就可完成一次測量。
8. 使用范圍：適用于柔性的拉伸的索；儀器精度高：本儀器要求在測量時按照標定索號的規格進行測量，測量精度在5%以內。
四、測力操作
1. 按“ON/OFF”既進入前次測力的索號測力狀態，可以直接測量相同索號鋼索。
2. 長按“+”進入索號選定程序，選擇需要標定的索號，按“清零/確認”鍵確認。
3. 鋼索卡入輪槽并按“清零/確認”鍵清零。
4. 旋緊手輪至鋼索頂?shù)较尬患达@示鋼索拉力。
5. 沒有任何操作，30分鐘自動關機。
6. 測畢關掉按“ON/OFF”鍵關掉電源。
7. 本產品現有系列SL-10T、SL-20T、SL-30T，3種型號。
8. 張力測試范圍10KN-300KN。
9. 測試?yán)K索直徑: SL-10T:10mm～22mm，SL-20T:16mm～28mm,SL-30T:22mm～34mm。
10. 顯示單位:kg、Kn，公斤和千牛可互相轉換。
我們根據拉索這種柔性結構的特殊性，利用不同張緊情況的索的側向剛度的不同來測定拉索的內力，現在，我們的索力測定儀已經在幾百項工程中使用過，實踐證明效果是良好的。由于拉索結構使用越來越廣泛，而且我們的索力測定儀比國外的產品便宜很多，因而在國內外都有了廣泛的市場。
鋼絲繩張力檢測儀 200KN鋼絲繩拉力檢測儀。
