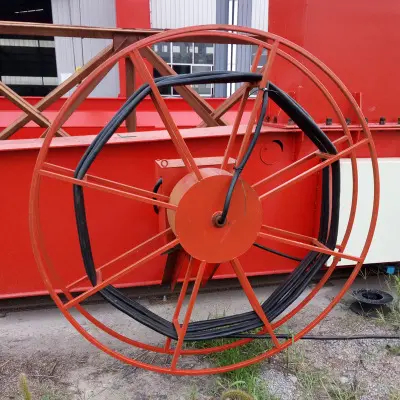

一，彈簧驅動式電纜卷筒用于控制電纜的卷起和放出，主要用于起重機，堆垛裝置或廢水處理技術等場合。螺旋彈簧驅動卷筒 加可靠，價格 低，可以與電動卷筒相互替換。特別是對于移動設備沒有內部電源的情況下
二、卷筒設計的基本原則，彈簧卷筒“水平放線”和“垂直放線”的兩種應用方式都有表示。橫向電纜安裝：- 可以向1或2個方向出線。- 電纜在連續平面上拖拽或用間隔小于1m的支撐將電纜撐離地面。-安裝高度從電纜拖拽平面到卷筒**不超過1m。- 不考慮電纜轉向- 運行速度為： 10米/分鐘--60米/分鐘-**加速度可達0.3 m/s²垂直電纜安裝：- 卷筒安裝在頂端- 電纜出現方向垂直向下-運行速度為： 10米/分鐘--40米/分鐘-**加速度可達0.3 m/s²-自由下垂的電纜長度L0不考慮。
三、卷筒和電纜的選擇如果應用在如下極端特殊的環境 -運行速度小于10 m/min- 強烈震動 - 應用在海上，鹽或者腐蝕性空氣中 -溫度低于-15 °C - 急彎路徑 - 需要強制導向,如果安裝了強制導向器必須保證導向器與卷筒之間的距離為卷筒寬度的6倍。彈簧卷筒必須安裝在電纜可以自由放出和卷起，并且沒有障礙物的位置上。強制導向和尺寸太小的導向輪在任何情況下都不允許的。四、卷筒型號 有多個系列
1.采用熱鍍鋅鋼材料
2.可選聚酯涂層或不銹鋼卷筒
3 可滿足高達52極供電需要，這取決于選用電纜的橫截面積。
4.模塊化集電滑環，許用電流 達200A
5.防護等級高達IP65/66
6.適合室內和室外環境使用
7.電纜容量取決于電纜的厚度和鼓輪的種類，電纜長度**可達135m
五、彈簧卷筒選型需要提供的參數:
1. 安裝類型
2.電纜參數: 直徑，每米的重量，**小彎曲半徑（=鼓輪的半徑）
3.根據額定電流, **溫度和 的電纜層數決定所需電纜內芯尺寸。
4注意電纜層數會影響到電纜的正確選型。
5根據供電點位置和行走長度計算卷筒卷起長度。
6附加電纜長度 (和安裝位置)用來計算所需的電纜長度。
7速度，安裝高度以及供電方式（末端供電還是中間供電）來選擇彈簧。（供電點要能承受足夠的張力
六、主要安裝類型:標準水平往復:
水平安裝在移動設備上，電纜 點與卷筒之間的高度差在1m左右并且需要支撐離開地面。
提升機構: 采用卷筒在上，電纜自然垂下的垂直安裝方式
適用與板坯夾鉗、起重電磁鐵、液壓抓斗、短行程的門式起重機、電動平車等。
既有結構緊湊、外型美觀的滑環內裝式產品，又有便于維修的滑環外裝式和懸臂式產品，可供用戶任意選用。
彈力式電纜卷筒的結構特點：
1、 采用蝸卷彈簧為動力，旋轉卷筒卷取和釋放電纜，自身不消耗電能，自動靈活，工作可靠。
2、 采用集電滑環——碳刷架結構傳遞電能，使供電連續、平穩。
3、 設置了可逆轉機構，卷筒正、反都可轉動，蝸卷彈簧單向傳遞動力，不會因逆轉而折斷彈簧。
彈力式電纜卷筒的工作原理：
1、 釋放電纜當用電設備（如起重電磁鐵、板坯夾鉗、電動平車等） 移動時，卷繞在卷筒上的電纜在重力或牽引力的作用下隨之釋放，與此同時，原呈放松狀態的蝸卷彈簧開始繞軸卷緊，為卷取電纜作準備。
2、 卷取電纜當用電設備返回時，重力或牽引力對電纜的作用被解除，此時蝸卷彈簧開始釋放能量，驅動卷筒，以相應的速度把電纜卷繞在卷筒上。
